Kavitačné generátory tepla: princípy, typy a konštrukcia

Princípom činnosti kavitačného generátora tepla je vykurovací efekt v dôsledku premeny mechanickej energie na teplo. Tento proces je založený na jave kavitácie, ktorý nastáva v kvapalinách pri prudkom lokálnom poklese tlaku. Keď sa v kvapaline vytvoria podmienky pre vznik kavitačných dutín, molekuly plynu, ktoré sú v nej rozpustené, sa začnú uvoľňovať do samostatných inklúzií - takzvaných bublín. V dôsledku tlakového rozdielu má voda tendenciu stláčať tieto plynové bubliny, ktoré akumulujú značné množstvo energie na svojom povrchu. Teplota vo vnútri týchto bublín môže dosiahnuť až 1 000 - 1 200 °C.

Keď kavitačné dutiny prechádzajú do zóny normálneho tlaku, bubliny sa zrútia. Energia uvoľnená pri ich deštrukcii sa rozptýli do okolitého priestoru vo forme tepelnej energie, čím sa ohrieva kvapalina. Práve na tomto princípe fungujú kavitačné generátory tepla.

Ilustrácia princípu vzniku a kolapsu kavitačných bublín

Princíp fungovania najjednoduchšej verzie kavitačného ohrievača

Najjednoduchší model kavitačného generátora tepla spočíva v čerpaní vody čerpadlom do bodu zúženia potrubia, napríklad do dýzy. Keď prúd vody dosiahne toto zúženie, tlak kvapaliny sa výrazne zvýši, čo vedie k tvorbe kavitačných bublín. Na výstupe z dýzy, kde tlak opäť klesne, sa bubliny zrútia a uvoľnia nahromadenú tepelnú energiu. Tento proces zabezpečuje ohrev kvapaliny.

Jednou z navrhovaných inštalácií je generátor tepla Potapov, ktorý využíva otočný disk umiestnený oproti stacionárnemu prvku. Studená voda sa privádza spodnou časťou kavitačnej komory a ohriata voda je odvádzaná z jej hornej časti.

Schéma najjednoduchšieho kavitačného generátora tepla

Čo leží v jadre práce

Kavitácia je definovaná ako proces formovania parných bublín vo vodnom stĺpci. Tento jav je uľahčený poklesom tlaku vody pri vysokých prietokoch. Tvorba dutín, alebo kavít, naplnených parami, môže byť tiež spôsobená prechodom akustickej vlny alebo emisiou laserového impulzu. Tieto uzavreté oblasti vzduchu alebo kavitačné dutiny sú následne presunuté prúdom vody do oblasti s vyšším tlakom, kde sa zrútia s emisiou rázovej vlny.

Fyzikálny proces kavitácie je podobný varu kvapaliny, avšak s kľúčovými rozdielmi. Zatiaľ čo pri vare je tlak vody a pár v bublinách rovnaký a priemerný, pri kavitácii je tlak v kvapaline nadpriemerný a nad tlakom pár. Zníženie tlaku je v tomto prípade miestneho charakteru.

Keď sa vytvoria potrebné podmienky, molekuly plynu, ktoré sú vždy prítomné vo vodnom stĺpci, začnú unikať do vytvorených bublín. Tento jav je intenzívny, pretože teplota plynu vo vnútri dutiny, v dôsledku neustáleho rozširovania a kontrakcie bublín, môže dosiahnuť až 1200 °C.

Plyn v kavitačných dutinách obsahuje vyššie množstvo molekúl kyslíka. V interakcii s inertnými materiálmi tela a iných častí generátora tepla to vedie k ich rýchlej korózii a deštrukcii. Štúdie ukazujú, že aj materiály bežne považované za inertné, ako zlato a striebro, podliehajú deštruktívnemu pôsobeniu tohto agresívneho kyslíka. Okrem toho, fenomén zrútenia vzduchových vreciek spôsobuje značné množstvo hluku, čo je nežiadúci sprievodný jav.

Mnohí nadšenci využili kavitačný proces na konštrukciu vykurovacích generátorov tepla pre súkromné domy. Podstata systému spočíva v uzavretom plášti, v ktorom sa vodný lúč pohybuje cez kavitačné zariadenie. Na dosiahnutie potrebného tlaku sa používa bežné čerpadlo.

Ilustrácia fyzikálnych podmienok v kavitačnej bubline

Typy kavitačných generátorov tepla

V modernom priemysle existuje niekoľko typov kavitačných generátorov tepla, ktoré sa líšia princípom vytvárania bublín v kvapaline:

Rotačné generátory tepla

Tieto generátory pozostávajú z elektrického motora, ktorého hriadeľ je spojený s rotačným mechanizmom. Tento mechanizmus vytvára vírenie kvapaliny. Charakteristickým znakom konštrukcie je utesnený stator, v ktorom dochádza k ohrevu. Samotný stator má vo vnútri valcovitú dutinu - vírivú komoru, v ktorej sa otáča rotor. Rotor je typicky valec so sadou drážok na povrchu. Pri otáčaní rotora vo vnútri statora tieto drážky vytvárajú nehomogenitu vo vode a spúšťajú kavitačné procesy.

Počet drážok a ich geometrické parametre sa určujú v závislosti od modelu generátora. Pre optimálne vykurovacie parametre je vzdialenosť medzi rotorom a statorom približne 1,5 mm. Jedným z prvých efektívnych modelov bol Griggsov generátor, ktorý používal diskový rotor so slepými otvormi na povrchu.

Návrh generátora rotačného typu

Napriek zdanlivej jednoduchosti konštrukcie sú rotačné jednotky pomerne zložité na používanie. Vyžadujú presnú kalibráciu, spoľahlivé tesnenie a dodržiavanie geometrických parametrov počas prevádzky. Tieto generátory tepla sa vyznačujú pomerne nízkou životnosťou (2-4 roky) v dôsledku kavitačnej erózie tela a častí. Okrem toho vytvárajú počas prevádzky rotačného prvku značný hluk.

Medzi výhody tohto typu patrí vysoká produktivita, ktorá môže byť o 25 % vyššia ako u klasických ohrievačov.

Rúrkové generátory tepla

Generátory tohto typu nemajú žiadne rotujúce prvky. Proces ohrevu v nich nastáva v dôsledku pohybu vody cez potrubia, ktoré sa zužujú po dĺžke, alebo v dôsledku inštalácie Lavalových dýz. Prívod vody do pracovného telesa zabezpečuje hydrodynamické čerpadlo, ktoré vytvára mechanickú silu kvapaliny v zúženom priestore. Pri prechode do širšej dutiny potom vznikajú kavitačné víry.

Na rozdiel od rotačných modelov, rúrkové vykurovacie zariadenia produkujú menej hluku a neopotrebúvajú sa tak rýchlo. Počas inštalácie a prevádzky nie je potrebné riešiť presné vyváženie a v prípade poškodenia vykurovacích telies je ich výmena a oprava lacnejšia ako u rotačných modelov. Medzi nevýhody rúrkových generátorov tepla patrí výrazne nižší výkon a objemné rozmery.

Ultrazvukové generátory tepla

Tento typ zariadenia obsahuje rezonátorovú komoru, ktorá je naladená na špecifickú frekvenciu zvukových vibrácií. Na vstupe komory je umiestnená kremenná doska, ktorá vibruje pri pôsobení elektrických signálov. Vibrácie dosky vytvárajú vlnenie vo vnútri kvapaliny, ktoré sa odráža od stien rezonátorovej komory. Počas spätného pohybu sa vlny stretávajú s vibráciami vpred, čím dochádza k hydrodynamickej kavitácii.

Následne sú bubliny odvádzané prúdom vody cez úzke vstupne potrubia tepelného zariadenia. Pri prechode do širšieho okolia sa bubliny zrútia a uvoľnia tepelnú energiu. Ultrazvukové generátory kavitácie majú dobrý výkon, pretože neobsahujú žiadne rotujúce prvky.

Princíp práce ultrazvukového generátora tepla

Konštrukcia a príklady

Schémy návrhov kavitačných generátorov tepla

Existujú rôzne schémy konštrukcie kavitačných generátorov tepla. Bežná schéma zahŕňa vírivú dýzu (1) pripojenú k vírivej komore. Na bočnej strane komory je prívodné potrubie (3) spojené s odstredivým čerpadlom (4). Potrubie (6) slúži na vytvorenie protirečivého toku.

Dôležitým prvkom je rezonátor (7), ktorý je vyrobený vo forme dutej komory a jeho objem sa dá meniť pomocou piestu (9). Prietok vody riadia škrtiace klapky (12 a 11).

Všeobecný popis konštrukcie kavitačného generátora tepla

Ďalší návrh predstavuje zariadenie s dvoma sériovo zapojenými rezonátormi (15 a 16). Jeden rezonátor (15) obklopuje dýzu (5), zatiaľ čo druhý (16) je umiestnený na opačnom konci zariadenia v blízkosti prívodných potrubí (10). Tlmivky (17 a 18) regulujú prietok.

Existuje aj schéma s dvoma protirezonátormi (19, 20) umiestnenými oproti sebe. V tomto prípade sa vírivá dýza (1) s dýzou (5) ohýba okolo výstupu z rezonátora (21). Vstup (22) rezonátora (20) je oproti rezonátoru (19). Výstupné otvory oboch rezonátorov sú zarovnané.

Opis vírivej komory (slimáka)

Vírivá komora, často označovaná ako "slimák", je kľúčovou súčasťou kavitačného generátora tepla. V priereze je viditeľné telo (1), ktoré je duté a obsahuje všetky dôležité prvky. Vnútorný hriadeľ (2) drží rotorový disk (3). Stator (4) obsahuje technologické otvory (5) a niekedy aj žiariče vo forme tyčí (6).

Výroba dutého telesa môže byť náročná, najmä ak sa vyžaduje presné odlievanie. V domácich podmienkach sa často využíva zváranie. Kľúčové je presné zladenie rotorového krúžku (3) a statora (4), aby sa dosiahol efekt podobný pôsobeniu Ranque-Hilschovej trubice.

Pohľad na vírivú komoru (slimáka) v priereze

Rotačný posun rotorového prstenca a statora je rozhodujúci pre vznik hydraulického šoku (kolapsu bublín) a následné zahrievanie. Rýchlosť otáčania disku rotora umožňuje regulovať intenzitu kavitačných procesov, ktoré vyvolávajú uvoľnenie energie.

Výroba domáceho generátora

Pri výrobe domáceho kavitačného generátora tepla je často potrebný motor. Pre pripojenie k vykurovaciemu systému je nevyhnutné zvoliť vhodný motor s dostatočným výkonom pre požadovaný ohrev.

Základom konštrukcie môže byť železný rám, na ktorý sa pripevnia jednotlivé komponenty. Veľkosť rámu závisí od rozmerov použitých prvkov, najmä motora. Po výbere motora je potrebné vyrezať a zvariť rám tak, aby umožňoval bezpečné upevnenie všetkých častí.

Ďalej je potrebné vyrezať a privariť držiak na elektromotor. Následne sa pristúpi k montáži ostatných komponentov podľa zvolenej schémy.

Aplikácie kavitačných generátorov tepla

Kavitačné generátory tepla našli široké uplatnenie v rôznych oblastiach priemyslu aj v každodennom živote. V závislosti od konkrétnych úloh sa používajú najmä na:

  • Kúrenie: Mechanická energia sa premieňa na tepelnú energiu, ktorá ohrieva kvapalinu cirkulujúcu vo vykurovacom systéme.

V súvislosti s princípom fungovania kavitačných generátorov sa často spomína aj práca Viktora Schaubergera, ktorý sa zaoberal vírivým pohybom tekutín a ich potenciálnym využitím na energetické účely. Tvrdil, že účinnosť jeho zariadení sa blíži k 1000%. Jeho koncepty, vrátane turbíny špecifického tvaru, sú dodnes predmetom záujmu.

Grafické znázornenie konceptu vírivého pohybu tekutín

Ďalším zaujímavým prípadom je práca Richarda Clema a jeho vírivý motor. Clem testoval asfaltové čerpadlo a pozoroval jeho neobvyklé správanie po vypnutí. Po experimentoch s horúcim olejom dospel k záveru, že existuje princíp podobný stroju na večný pohyb. Rotor špecifického tvaru, vyrobený z kužeľa s špirálovými kanálmi a rozbiehajúcimi sa dýzami, po dosiahnutí určitej rýchlosti zotrval v pohybe.

Výhody a nevýhody

Kavitačné generátory tepla, rovnako ako každé iné zariadenie, majú svoje pozitívne a negatívne stránky.

Výhody:

  • Dostupnosť: Možnosť zostavenia zariadenia aj v domácich podmienkach.
  • Obrovské úspory: Potenciál výrazne znížiť náklady na vykurovanie.
  • Neprehrievanie: Zariadenie sa neprehrieva.
  • Vysoká účinnosť: Efektivita sa môže blížiť k 100 %, čo je pre iné typy výrobcov ťažko dosiahnuteľné.
  • Dostupnosť vybavenia: Možnosť zostaviť zariadenie porovnateľné s továrenskými výrobkami.

Nevýhody:

  • Objemné rozmery: Niektoré modely, ako napríklad generátor Potapov, zaberajú veľkú plochu.
  • Vysoká hladina hluku: Pri prevádzke niektorých typov, najmä rotačných, vzniká značný hluk, ktorý môže sťažovať odpočinok.
  • Náročnosť na údržbu a presnosť: Rotačné typy vyžadujú presnú kalibráciu a dodržiavanie geometrických parametrov.
  • Kavitačná erózia: Pri rotačných typoch dochádza k opotrebovaniu materiálu, čo znižuje životnosť zariadenia.

Generátory používané v priemysle sa od domácich verzií líšia predovšetkým veľkosťou. Niekedy však môže byť výkon domácej jednotky taký vysoký, že jej inštalácia v menších priestoroch nie je praktická, pretože minimálna teplota počas prevádzky kavitátora môže dosahovať najmenej 35 °C.

Príklad konštrukcie a zapojenia pre domácnosť

Pre výrobu domáceho vírivého generátora tepla je potrebný motor. Pre pripojenie k vykurovaciemu systému je dôležité zvoliť tepelné čerpadlo odolné voči vysokým teplotám, ktoré zabezpečí pracovný tlak na výstupe 4-12 atm. Ďalej sú potrebné dva tlakomery s manometrickými objímkami na meranie tlaku na vstupe a výstupe kavitačného prvku, teplomer na meranie teploty chladiacej kvapaliny, ventil na odstránenie prebytočného vzduchu (inštalovaný v najvyššom bode systému) a vhodná tryska s priemerom otvoru 9-16 mm.

Pre pripojenie sa používajú rúry a spojovacie prvky, ideálne plastové rúry na spájkovanie. Automatizácia zapínania a vypínania generátora sa zvyčajne viaže na teplotný režim (napr. vypnutie pri 80 °C a zapnutie pri poklese pod 60 °C).

Schéma zapojenia kavitačného generátora tepla do vykurovacieho systému

Pred pripojením všetkých prvkov je vhodné nakresliť schému ich umiestnenia. Miesta inštalácie by mali byť ďaleko od horľavých prvkov. Po zostavení všetkých komponentov je potrebné skontrolovať tesnosť bez zapnutia generátora. Následne sa vykoná testovanie v prevádzkovom režime, pričom normálny nárast teploty kvapaliny by mal byť 3-5 °C za minútu.

Princíp činnosti v praxi

Generátor pracuje na princípe kavitácie. Voda sa naleje do špeciálneho oddelenia turbíny (kavitátora) a čerpadlo začne kavitátor roztáčať. Vytvorené vodné bubliny sa následne zrútia, čím sa vytvára dodatočné teplo, ktoré ohrieva chladiacu kvapalinu.

Proces kavitácie RAPTECH je patentovaný inline proces založený na hydrodynamickej kavitácii. Umožňuje presnú dispergáciu a homogenizáciu kvapalín s rôznou viskozitou, pričom je energeticky účinný a stabilný. V porovnaní s klasickými homogenizátormi ponúka RAPTECH značné úspory energie a zdrojov pri súčasnom zlepšení kvality procesu. Kľúčovou výhodou je, že nie je potrebný externý ultrazvukový zdroj - kavitácia sa vytvára priamo v module.

Proces RAPTECH je vhodný pre mnohé priemyselné odvetvia vrátane chemického, farmaceutického, kozmetického, potravinárskeho priemyslu, rafinérskych technológií, alternatívnych palív a úpravy vody.

Jadrový reaktor zmontovaný ako panelák? Možno v Košiciach alebo vo Vojanoch | Aktuality

Pri čistení vody kavitačné bubliny pri kolapse vytvárajú extrémne lokálne tlaky a teploty (až 5 000 °C), ktoré účinne ničia mikroorganizmy a organické nečistoty bez chemických prísad. Súčasne s fyzikálnymi procesmi (mikroturbulencie, rázové vlny) prebiehajú aj chemické reakcie, pri ktorých vznikajú vysoko reaktívne radikály (napr. hydroxylové radikály), ktoré rozkladajú znečisťujúce látky.

Integrácia modulov CaviFlow® do existujúcich systémov je jednoduchá vďaka ich plug & play dizajnu. Proces kavitácie umožňuje dosiahnuť veľmi jemnú distribúciu častíc až do veľkosti menej ako 5 mikrometrov, čo zaručuje homogénnu štruktúru produktu a maximálnu stabilitu.

Kavitácia v odstredivých čerpadlách

Kavitácia v odstredivých čerpadlách je bežná porucha. Prejavuje sa nielen poklesom prietoku a výkonu, ale aj výrazným hlukom a vibráciami. V extrémnych prípadoch môže spôsobiť prerušenie prietoku kvapaliny a poškodenie prietokových častí čerpadla.

Príčinou kavitácie je situácia, keď tlak kvapaliny v blízkosti vstupu obežného kolesa dosiahne najnižší bod a je nižší ako tlak nasýtenej pary pri teplote transportovanej kvapaliny. V tomto momente sa kvapalina vyparí a zároveň unikajú rozpustené plyny, čím vznikajú bubliny. Keď tieto bubliny prúdia do oblasti s vyšším tlakom, zrútia sa, čo spôsobuje rázové vlny a poškodenie povrchu.

Opatrenia na liečbu kavitácie zahŕňajú:

  • Zväčšenie priemeru vstupu čerpadla a vstupného priemeru obežného kolesa.
  • Zníženie otáčok čerpadla pri práci s médiami, ktoré sa ľahko odparujú.
  • Minimalizácia strát v sacom potrubí (skrátenie dĺžky, zväčšenie priemeru, redukcia ventilov a kolien).
  • Použitie antikavitačných materiálov pre obežné kolesá.
  • Zabezpečenie dobrého odvodu tepla a chladenia potrubí pri práci s ľahko odparujúcimi sa médiami.
  • Inštalácia dýzy na vstup čerpadla na zvýšenie vstupného tlaku.

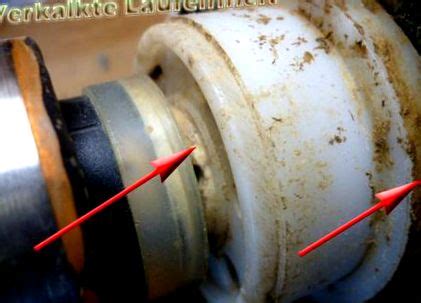

Ilustrácia poškodenia spôsobeného kavitáciou na obežnom kolese čerpadla

tags: #kavitacia #vody #vyroba #tepla
